COMO A MÁQUINA DE IMPRESSÃO FULL SERVO GEARLESS CI FLEXO LIDA COM O ESTICAMENTO DO FILME PLÁSTICO E REGISTA OS DESAFIOS?

Na indústria de impressão de embalagens flexíveis, os materiais de filme são amplamente utilizados por suas vantagens, como peso leve, alta transparência e excelente flexibilidade. No entanto, o estiramento do filme e a precisão insuficiente do registro têm sido há muito tempo dois desafios centrais que assolam o desenvolvimento da indústria. Os equipamentos de impressão tradicionais muitas vezes têm dificuldade para resolver esses problemas, enquanto o surgimento de máquinas de impressão flexográfica totalmente servo gearless forneceu uma-solução técnica totalmente nova, conduzindo a indústria de impressão de embalagens flexíveis em direção a uma nova era de alta precisão e alta eficiência.

O que é um sem engrenagemICflexografia impressãomáquina?

O principal avanço tecnológico das máquinas de impressão-flexográficas totalmente servo é a adoção de um sistema de servo acionamento sem engrenagens. Ao contrário das impressoras tradicionais que dependem de transmissão por engrenagem, cada unidade principal-desbobinamento, alimentação, impressão, secagem, rebobinamento- é acionada diretamente por um servo motor, engrenagens de corte, correias e outros componentes intermediários. Essa configuração de acionamento direto, além de um sistema avançado de controle coordenado de múltiplos-eixos, permite a configuração precisa de parâmetros e o ajuste-em tempo real durante a impressão, aumentando fundamentalmente a qualidade de impressão e a eficiência da produção.

CHCI-F-S Full Servo Gearless CI Flexo máquina de impressão 6 cores para filmes plásticos

Diagrama de alimentação de material

Parâmetros

Principais recursos do servo completo sem engrenagensICmáquina de impressão flexográfica

1.Arquitetura de acionamento Gearless Direct-: desempenho de registro de alta-precisão

O servoacionamento sem engrenagens elimina erros de folga e deformação elástica na transmissão de engrenagens tradicional. Com codificadores de alta-resolução, ele estabiliza a precisão do registro em ±0,1 mm. Mesmo em alta velocidade de 500 m/min, ela mantém uma impressão sobreposta de padrão consistente, resolvendo efetivamente fantasmas e desalinhamentos comuns na impressão de filmes.

2. Controle de tensão inteligente de vários-estágios: suprime o estiramento do filme

Para lidar com o estiramento do filme, a prensa usa um sistema de controle de tensão de circuito fechado-de múltiplos-estágios,-sem engrenagem. Desde a tensão constante do desenrolamento até a compensação dinâmica da unidade de impressão, os servomotores ajustam a velocidade do rolo diretamente, mantendo estreita a flutuação da tensão. Ele também oferece suporte a predefinições de parâmetros para diferentes filmes e minimiza alterações dimensionais por meio de compensação de pré-alongamento, garantindo a precisão do produto impresso.

3. Design de eixo eletrônico modular: excelente produção flexível

Os eixos eletrônicos acionados por servo-gearless substituem os eixos longos mecânicos tradicionais, permitindo que cada grupo de cores se ajuste de forma independente e sem interferência. Esse design modular reduz drasticamente o tempo de troca de trabalho e suporta troca rápida de largura da banda, ideal para produção de embalagens flexíveis de pequenos-lotes e múltiplas{3}}variedades.

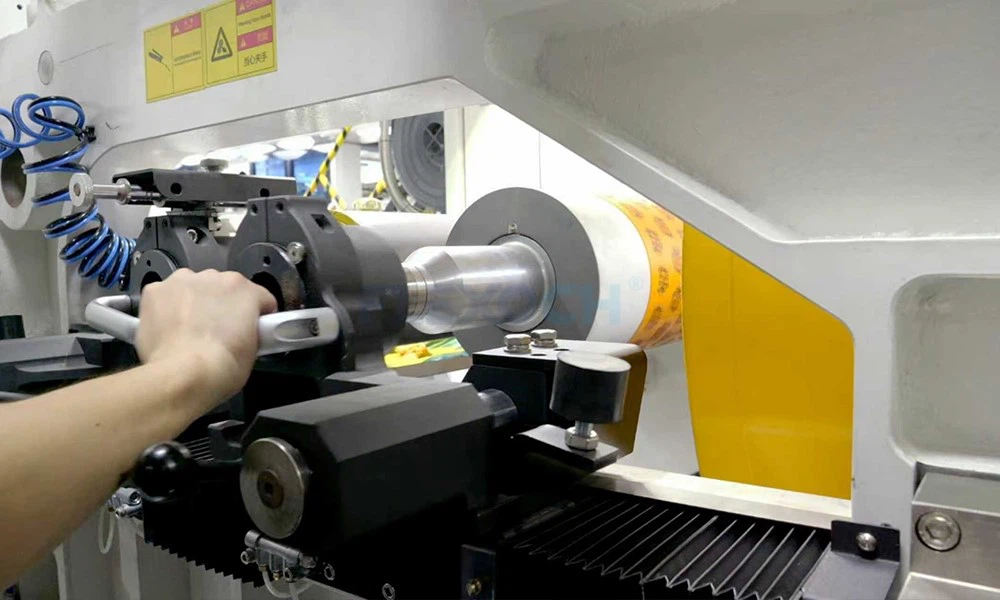

4. Design de manga leve: troca eficiente de placa

O design leve da luva reduz a carga do rolo, permitindo rápida montagem e desmontagem da placa. Ele reduz significativamente o tempo de troca da chapa, ao mesmo tempo que garante uma rotação estável dos rolos, aumentando a eficiência de produção e a conveniência operacional da prensa.

5. Baixa perda e alta confiabilidade para reduzir drasticamente os custos de operação e manutenção

A transmissão sem engrenagens reduz muitas peças de desgaste mecânico, prolongando significativamente o tempo médio entre falhas do equipamento. Os servomotores usam projetos de dissipação de calor de alta-eficiência, com consumo de energia muito menor do que os motores assíncronos tradicionais, e o sistema de feedback de energia regenerativa reduz ainda mais o desperdício de energia. Além disso, o sistema de monitoramento digital do equipamento pode enviar avisos antecipados-em tempo real sobre possíveis falhas, reduzindo efetivamente os custos anuais de manutenção.

6. Controle colaborativo digital para atualização inteligente do gerenciamento de produção

Equipado com um sistema de controle distribuído-baseado em Ethernet industrial, ele realiza controle síncrono preciso de vários-eixos. Os operadores podem definir facilmente parâmetros de impressão e rastrear o status operacional do equipamento por meio da interface homem-máquina (HMI). O banco de dados de processo-integrado contém vários esquemas de impressão para recuperação com-clique, aumentando notavelmente a eficiência da preparação da produção e a reprodutibilidade do processo.

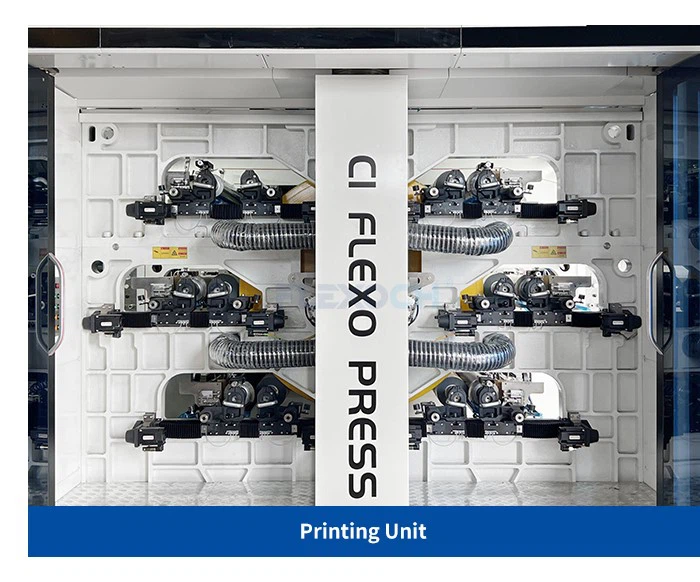

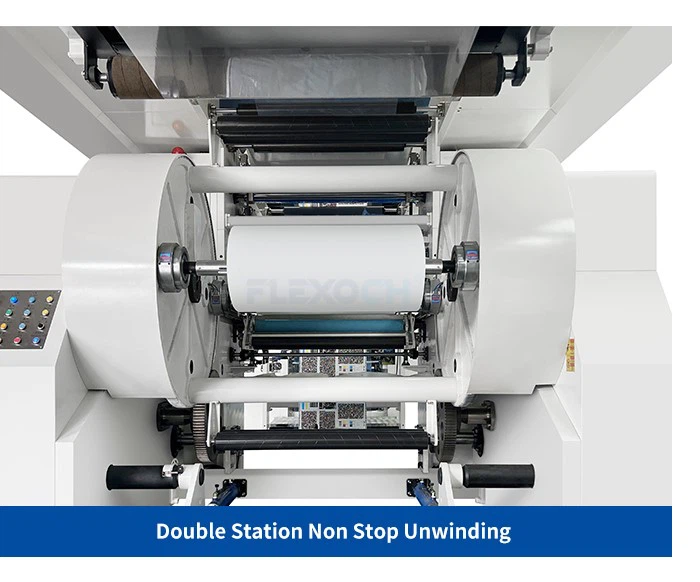

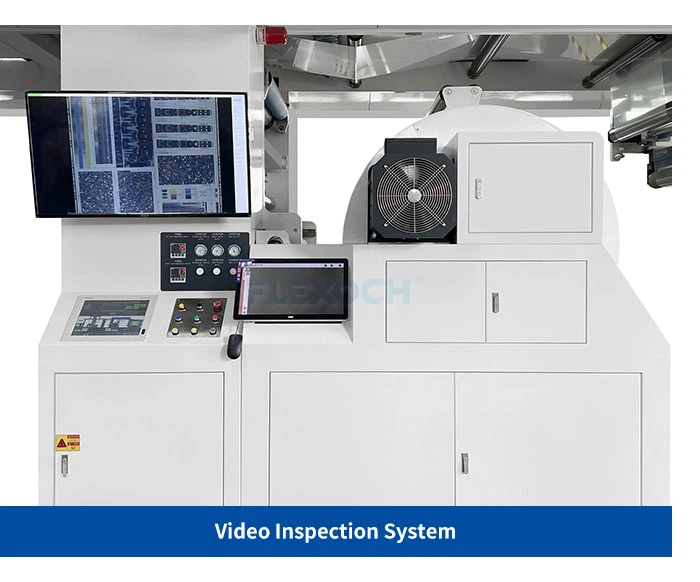

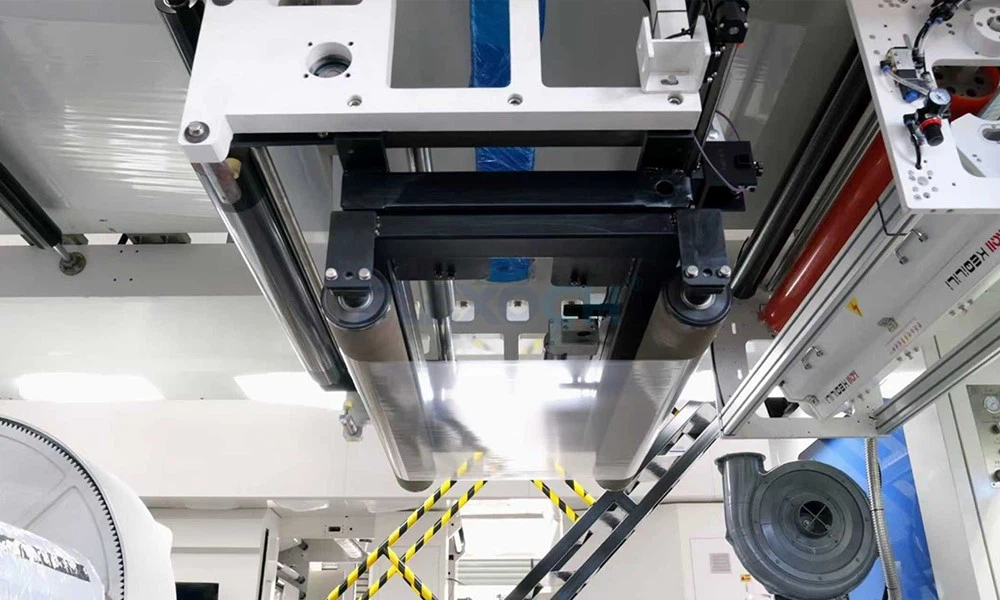

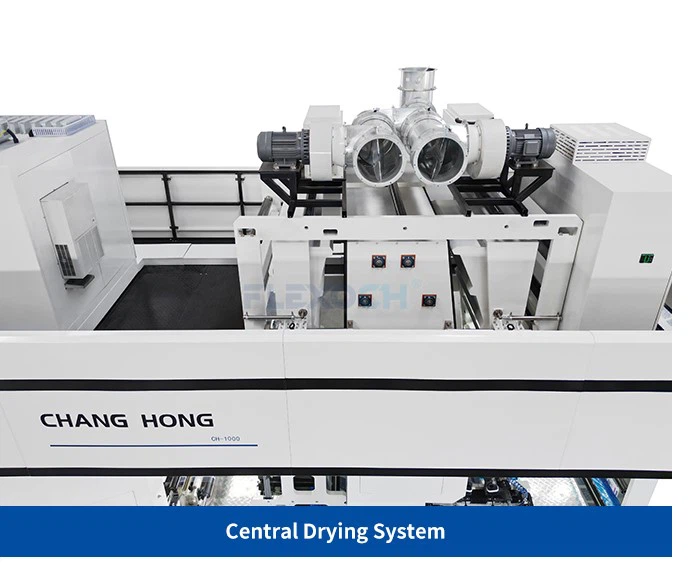

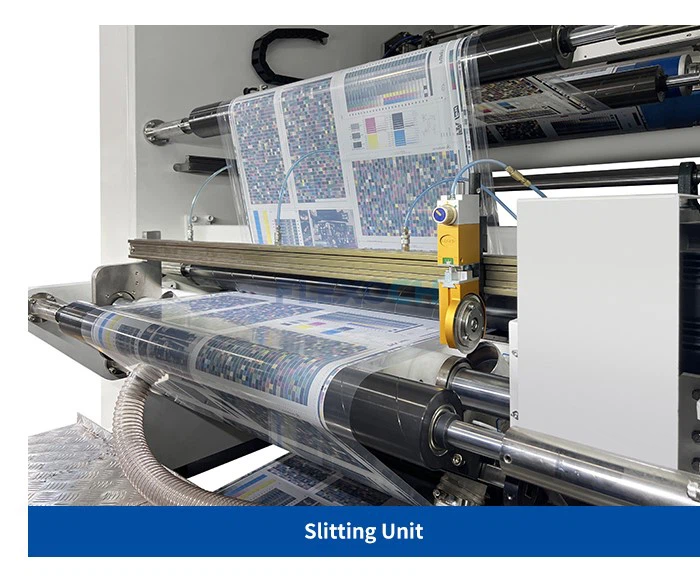

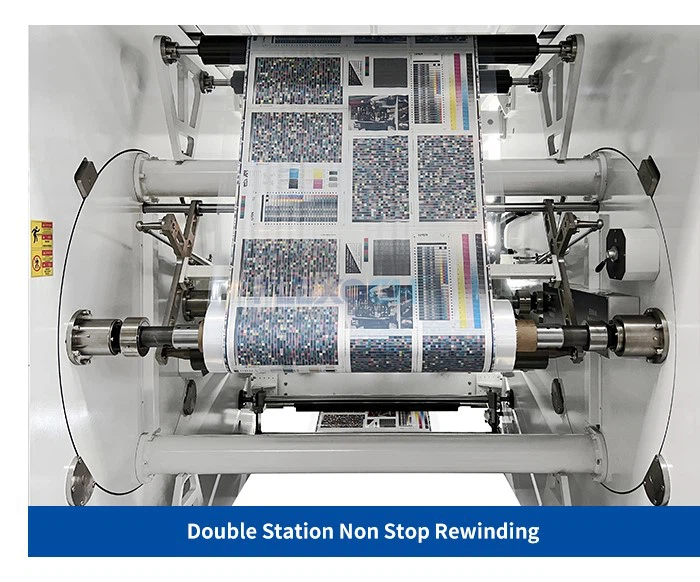

Imagens detalhadas

Análise comparativa de máquinas flexográficas-Servo Gearless completas, prensas CI Flexo e prensas flexográficas tipo-pilha

1.Método de transmissão

As máquinas Full-Servo Gearless Flexo adotam acionamento servo direto sem engrenagens, o que permite a transmissão de energia sem perdas intermediárias. As prensas flexográficas CI contam com transmissão central por engrenagem do tambor que requer engrenamento mecânico entre os componentes. As impressoras flexográficas-do tipo pilha usam transmissão por engrenagem ou correia entre grupos de cores, o que é propenso à perda de precisão durante a transferência de energia.

2. Precisão do registro

A máquina de impressão flexográfica Gearless pode manter a precisão do registro de forma estável dentro de ±0,1 mm e ainda manter alta precisão mesmo sob condições de impressão de alta-velocidade. As prensas flexográficas CI têm uma precisão de registro de aproximadamente ±0,1 mm, mas seu desempenho é muito afetado pela deformação do cilindro de impressão. As máquinas de impressão flexográfica do tipo pilha geralmente têm uma precisão de registro de cerca de ±0,15 mm, já que sua precisão de impressão é obviamente afetada por flutuações de tensão entre diferentes grupos de cores.

3.Ciclo de Manutenção

As impressoras flexográficas sem engrenagens apresentam desgaste mecânico mínimo devido à sua estrutura sem engrenagens, portanto, seu ciclo de manutenção é bastante estendido. As máquinas flexográficas CI possuem um ciclo de manutenção médio, sendo necessária manutenção regular para o tambor central e componentes de engrenagem. As máquinas flexográficas Stack têm peças de transmissão vulneráveis, como engrenagens e correias, levando a um ciclo de manutenção relativamente curto que requer inspeções e substituições de peças mais frequentes.

4. Eficiência na mudança de trabalho

Com seu design modular, a máquina de impressão flexográfica sem engrenagens tem um tempo de troca de trabalho significativamente menor em comparação com as impressoras flexográficas CI e as impressoras flexográficas do tipo pilha. As máquinas de impressão flexográfica tipo CI geralmente precisam de mais tempo para a troca de trabalhos devido aos requisitos de ajuste do tambor central e do alinhamento do grupo de cores. As máquinas de impressão flexográfica tipo pilha-têm eficiência moderada de troca de trabalho, que é inferior à dos modelos-servo completos devido à necessidade de ajustar componentes de transmissão entre-grupos-de cores.

Introdução ao vídeo

FAQ: Perguntas comuns sobret servo completo sem engrenagemICmáquina de impressão flexográficaé

Q1: Qual é a principal diferença entre o servo acionamento sem engrenagens e o servo acionamento tradicional?

A1: Tudo se resume à estrutura de transmissão. O servo tradicional utiliza engrenagens/correias para transferência de potência, causando perda de precisão e desgaste. O servo Gearless conecta o rotor do motor diretamente à carga, cortando elos intermediários-aumentando a precisão do posicionamento e reduzindo significativamente o ruído.

Q2: A máquina de impressão flexográfica sem engrenagens pode lidar com filmes de diferentes espessuras?

A2: Sim. Com motores de acionamento direto-de torque ajustável e controle vetorial, ele mantém a tensão precisa para diversas espessuras de filme. Não há necessidade de substituir peças-basta acessar parâmetros predefinidos para uma produção estável ao trocar de filmes.

P3: Os sistemas servo Gearless têm custos iniciais mais altos-e quanto ao ROI-de longo prazo?

A3: Embora o investimento inicial seja ligeiramente superior, os retornos são fortes: contas de energia mais baixas, custos de manutenção reduzidos e menos desperdício de material devido a taxas de sucata mais baixas. O período de retorno é relativamente curto em geral.

P4: Quais recursos de automação a prensa-servo ci flexo completa oferece para facilitar a operação?

R4: Os operadores podem definir parâmetros por meio de uma IHM intuitiva, acessar esquemas de processo pré{1}}armazenados com um clique, e o sistema detecta e corrige automaticamente defeitos de impressão-enquanto o design da capa permite trocas rápidas de chapas e adaptação flexível a diferentes requisitos de impressão, reduzindo significativamente a intervenção manual e melhorando a eficiência da operação.

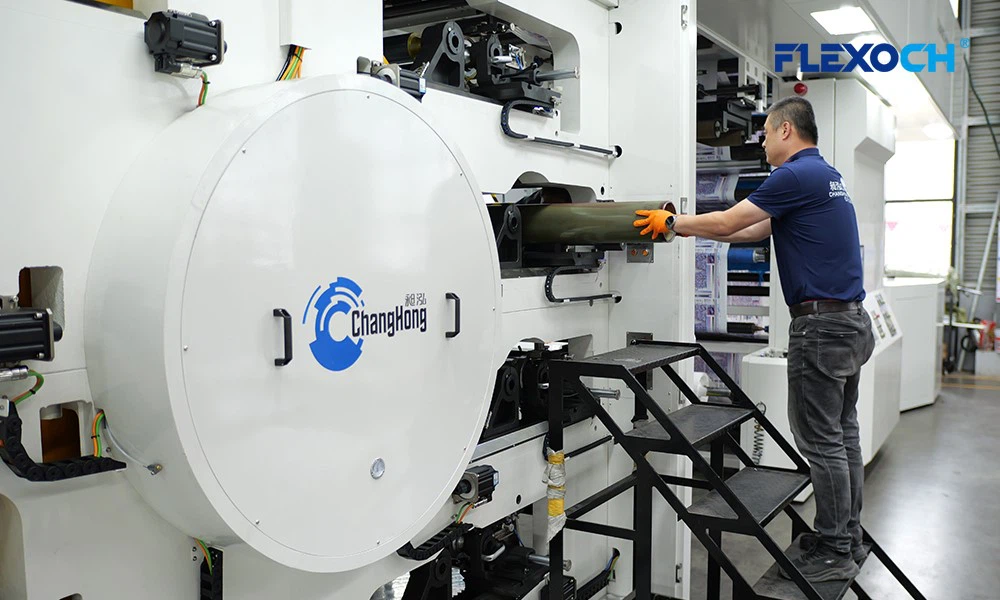

Foco na Inovação, Liderando a Atualização Tecnológica de Embalagens Flexíveis Impressão-CHanghong

Como uma empresa profissional especializada em equipamentos de impressão de embalagens flexíveis, a [changhong] tem impulsionado consistentemente seu crescimento através da inovação tecnológica, dedicada a fornecer aos clientes soluções de impressão eficientes, precisas e ecologicamente corretas. A série de impressoras flexográficas totalmente-servo desenvolvidas de forma independente pela empresa incorpora sistemas de acionamento direto-sem engrenagem de alto-desempenho e algoritmos proprietários de controle coordenado multi-eixos, com otimizações técnicas abrangentes destinadas a enfrentar desafios como estiramento de filme e precisão de registro.

Changhong possui uma equipe profissional de P&D e continua investindo em inovação tecnológica. A recém-lançada impressora servo flexográfica sem engrenagens de próxima-geração nos últimos anos integra ainda mais um sistema de registro automatizado, que pode realizar detecção-em tempo real e correção automática de defeitos de impressão, aumentando ainda mais o nível de inteligência de produção. Enquanto isso, a empresa estabeleceu uma sólida rede de serviços pós{4}}vendas para garantir a operação estável dos equipamentos dos clientes.

No futuro, a Changhong continuará a defender a filosofia de "Inovação, Qualidade e Serviço" e planeja desenvolver equipamentos flexográficos de próxima{0}}geração mais avançados, com o objetivo de melhorar ainda mais a velocidade de impressão e a precisão do registro, além de contribuir com mais suporte técnico essencial para a transformação verde e inteligente da indústria de embalagens flexíveis.
